# Sàn deck là gì? Cấu tạo và thi công sàn deck?

10/22/2015 2:38:01 PM

Sàn deck là tấm sàn tôn thép thi công trên mặt hệ dầm thép, có tác dụng thay thế cốp pha sàn và đẩy nhanh tiến độ thi công. Sàn deck được ứng dụng ngày càng nhiều và ngày càng trở nên phổ biến trong ngành xây dựng.

Nhà khung thép nhiều tầng ngày càng được ứng dụng nhiều trong những năm gần đây. Với ưu điểm thi công nhanh, hạ giá thành cùng với chất lượng tốt, nhà khung thép sẽ còn phát triển mạnh nữa trong các năm tới. Cùng với đó là giải pháp sử dụng sàn deck liên hợp thép – bê tông cốt thép.

Sàn deck là gì?

Sàn deck hay sàn decking là tấm sàn tôn thép ( thép đen hoặc thép mạ kẽm) được liên kết trên hệ dầm kết cấu thép bởi các đinh hàn, có tác dụng thay thế cốp pha sàn và kết hợp cùng chịu lực với sàn bê tông cốt thép, đẩy nhanh tiến độ thi công.

Sàn deck

Bảo quản tấm sàn deck trong kho

Tấm sàn deck được cán thành từng tấm với các sóng cao 50mm ÷ 75mm. Chiều dày thường dùng từ 0,75mm đến 1,5mm. Để chống han rỉ, tấm sàn decking được mạ kẽm cả hai mặt.

Cấu tạo sàn liên hợp thép - bê tông

Tấm tôn sàn decking là một phần trong cấu tạo sàn liên hợp thép-bê tông bao gồm:

  • Tấm tôn sàn deck: Chiều dày thường dùng loại 0,75mm; 0,95mm và 1,15mm
  • Đinh chống cắt: thường dùng 2 loại M16, M19
  • Lưới thép sàn: Có thể dùng lưới thép hàn hoặc thép thường
  • Bê tông: Bê tông sàn mác M250 hoặc M300

Tìm hiểu thêm bài viết: Mác bê tông là gì?

Cau-tao-san-deck

Cấu tạo sàn deck gồm: Tấm decking - đinh hàn - thép sàn - bê tông

Thiết kế và tính toán

Việc thiết kế sàn deck cần các thông số như tải trọng tác dụng lên sàn và kích thước ô sàn. Từ đó lựa chọn được các thông số:

  • Khoảng cách dầm phụ
  • Chiều dày lớp bê tông và mác bê tông
  • Quy cách thép sàn
  • Khoảng cách đinh hàn
  • Chiều dày tấm deck

Việc thiết kế sàn deck sẽ do các kỹ sư thiết kế kết cấu đảm nhiệm.

Sản xuất tấm sàn deck

Theo yêu cầu của từng công trình như chủng loại tấm decking, chiều dày, chiều dài... Tôn cuộn được đưa vào máy cán và cho ra sản phẩm tấm sàn deck theo yêu cầu.

san-deck

Máy cán tấm sàn deck

san-deck

Sản xuất tấm sàn deck

Thi công sàn deck

Các tấm sàn deck được đặt đúng vị trí trên hệ dầm thép và liên kết với hệ dầm thép hình bằng đinh hàn. Các đinh hàn ( shears stud) được thi công bằng máy bắn đinh hàn chuyên dụng. Sau đó trải 1 lớp thép sàn khoảng cách từ 150mm - 200mm và đổ bê tông.

Chiều dày sàn bê tông thường từ 100mm đến 150mm tùy vào và kích thước ô sàn và tải trọng tác dụng lên sàn.

Thi công sàn deck

Thi công đinh hàn chống cắt bằng máy hàn chuyên dụng

Lăp đặt thép sàn trên sàn deck

Buộc thép sàn chuẩn bị công tác đổ bê tông

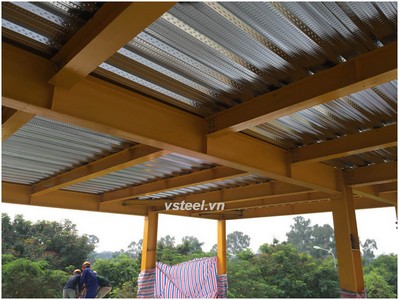

Sàn deck

Hệ sàn deck với nhà khung thép

Chiều dày sàn bê tông thường từ 100mm đến 150mm tùy vào và kích thước ô sàn và tải trọng tác dụng lên sàn.

Giải pháp sử dụng hệ sàn deck thay thế cốp pha giúp đẩy nhanh thời gian thi công vì đã bớt đi được một số công đoạn so với giải pháp sử dụng dầm sàn truyền thống như tháo lắp cốp pha, giáo chống… hơn nữa giải pháp này còn cho phép đổ bê tông cùng lúc nhiều sàn mà không phải đợi tháo cốp pha như giải pháp thi công sàn truyền thống với cốp pha gỗ và cốp pha sắt.

Giải pháp nhà thép tiền chế tối ưu các cấu kiện nên giảm được khối lượng vật liệu, giảm tải trọng cho phần móng dẫn đến giảm chi phí chung cho chủ đầu tư.

Một số loại sàn deck cơ bản thường sử dụng:

Hiện nay trên thị trường có nhiều nhà cung cấp tấm sàn deck với nhiều kích thước và hình dáng, đi kèm với nó là các thông số kỹ thuật khác nhau:

Các loại sàn deck phổ thông:

H50W930: Tấm decking sóng cao 50mm khổ 930mm

sàn deck



H50W1000: Tấm decking sóng cao 50mm khổ 1000mm

sàn deck



 H75W600: Tấm decking sóng cao 75mm khổ 600mm

sàn deck



H76W914: Tấm decking sóng cao 76mm khổ 914mm

sàn deck

Speed deck

Sàn speed deck là một loại sàn deck được sản xuất bao gồm cả tấm deck và lớp lưới thép xây dựng, được đưa vào Việt Nam qua một số dự án của Hàn Quốc

Tuy vậy ứng dụng của sàn speed deck vẫn còn hạn chế do giá thành cao.

Sàn speed deck

Thi công sàn speed deck

Ưu điểm và ứng dụng sàn deck

Ưu điểm

  • Thi công nhanh: Thi công sàn deck gồm 2 giai đoạn là trải sàn deck và bắn đinh hàn, việc thi công nhanh chóng và dễ dàng do mọi vị trí đều được tính toán và sắp đặt từ trước. Hơn nữa sử dụng sàn deck loại bỏ được hoàn toàn công tác lắp giáo và tháo giáo như phương pháp thi công truyền thống, thi công được cùng lúc nhiều sàn nên đẩy nhanh tiến độ rất ấn tượng.
  • Tiết kiệm chi phí và giảm giá thành thi công.
  • Sàn liên hợp bê tông cốt thép liên kết tốt với hệ khung thép và chịu được tải trọng lớn thích hợp với mọi loại công trình.
  • Bề mặt trần có tính thẩm mỹ cao nên không cần trát hay làm trần giả: Sàn deck được mạ kẽm toàn bộ cả 2 mặt nên bề mặt sáng và rất bền trong cả điều kiện thời tiết  ẩm ướt của Việt Nam. Chúng ta có thể giữ nguyên bề mặt này hoặc có thể sơn đen tạo một không gian công nghiệp cho các không gian nhà hàng và quán cà phê.

Ứng dụng

Giải pháp sàn deck ứng dụng cho tất cả các công trình nhà khung thép, nhà xưởng nhiều tầng, có thể kể đến các loại công trình:

  • Thi công sàn văn phòng trong nhà xưởng
  • Sàn công trình khung thép cao tầng, văn phòng
  • Sàn nhà hàng, showroom, siêu thị
  • Thi công nhà phố khung thép

Lời kết

Sàn deck - Steel decking đang tỏ ra là một giải pháp hoàn hảo cho thi công nhà khung thép cao tầng và ngày càng trở lên phổ biến trong các dự án nhà thép tiền chế.

Để tìm hiểu thêm các dự án sử dụng sàn deck, bạn có thể xem ở mục Dự án:

Kết cấu thép VSTEEL
